Indexer, ki ga poganja Cam, je visoka - natančna mehanska prenos naprave, ki doseže prekinitveno vrtenje ali linearno gibanje s pomočjo mreženja CAM in profila pogonske komponente. Ko se vhodna gred neprestano vrti, profil odmikače potisne poganjani valj, zaradi česar je izhodna gred povzročila prekinitveno gibanje indeksiranja. Med bivanjem poseben profil indeksa, ki ga poganja Cam, ohranja stabilno zaklepanje izhodne gredi. Funkcija jedra je pretvorba neprekinjenega vhodnega gibanja v nadzorovano prekinitveno izhodno gibanje, kar zagotavlja natančnost in ponovljivost dejanja. Široko se uporablja na poljih, kot so avtomatizirana proizvodnja in natančna proizvodnja.
Delovanje indeksa, ki ga poganja CAM, temelji na kinematičnih značilnostih mehanizma CAM, njegovo temeljno načelo pa je mogoče razstaviti na naslednje ključne dele: CAM, sledilca in indeksiranje z oblikovanjem parametrov krivulje profila CAM (na primer dvigala, ki se nanašajo na čas, ki se nanaša na pospeševanje, pospeševanje in počitek.
Glede na njegovo strukturo in gibanje lahko indeks, ki ga poganja CAM, razdelimo na naslednje skupne vrste:
|
Indeksi kamer |
Struktura |
Lastnosti |
|
Indeks diska |
Odmik je disk - v obliki in sledilca je običajno povezana z izhodno gredjo. Izhodna gred se ob vrtenju profila odmikava občasno vrti. |
Kompaktna struktura, visoka natančnost indeksiranja (do ± 30 lokov sekunde), močna obremenitev - ležajna zmogljivost, primerna za majhne in srednje velikosti - velikosti prenosnih scenarijev prenosa (kot so avtomatizirane montažne linije in stroji za pakiranje). |
|
Cilindrični indeks odmikača |
CAM je cilindrična v obliki, ob konturi, obdelani na zunanji površini ali notranji luknji valja. Poganjani del se mreži z žlebom CAM skozi valje in se vrti s odmikom, da doseže prekinitveno gibanje izhodne gredi. |
Gladek menjalnik, hitra hitrost (največja vhodna hitrost do 1500 vrt./min. |
|
Globoidni indeks kamer |
Profil odmikača je ukrivljen in tvori prostorsko mrežo z valjarji gnane komponente. Izhodna gred lahko doseže občasno vrtenje pod velikimi koti. |
Močna obremenitev - nosilnost, udarna odpornost, dolga življenjska doba, primerna za težke - scenarije obremenitve (kot so indeksiranje strojnih orodij, metalurška oprema). |
Indexer, ki ga poganja CAM, je temeljna komponenta za doseganje natančnega vmesnega gibanja v industrijski avtomatizaciji. Njegova zmogljivost neposredno vpliva na učinkovitost in kakovost izdelka opreme. Pri izbiri je treba izčrpno upoštevati zahteve glede natančnosti, velikosti obremenitve in hitrosti posameznih delovnih pogojev.

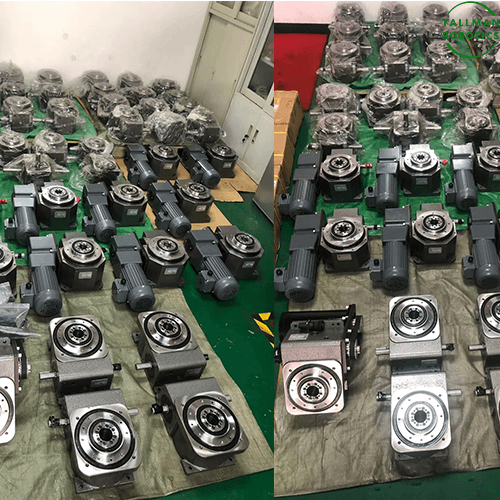

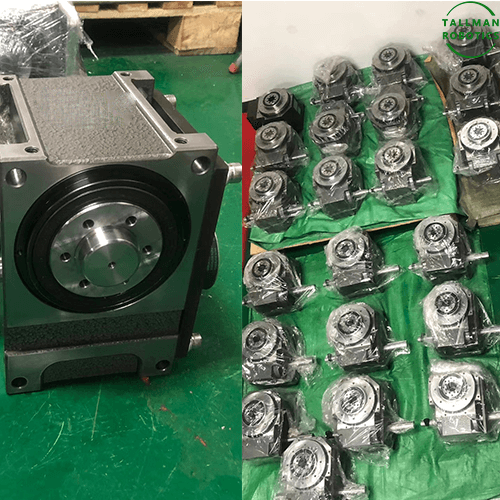

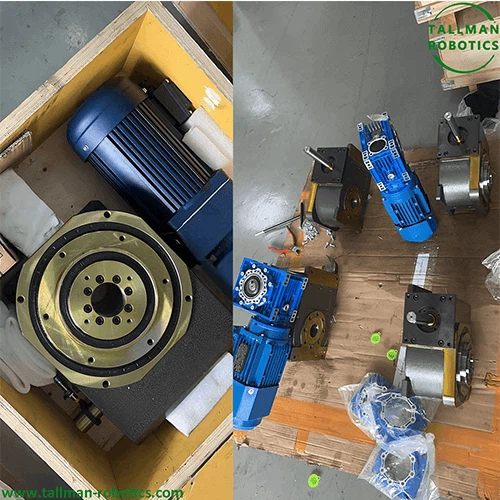

Tu na tej strani predstavimo 60 indeks kamer DF iz Tallman Robotics, ki je najboljši vodilni proizvajalec indeksa Cam, videli boste podatkovni list, proizvodne slike, vedios na naslednji način:
Prav tako ste dobrodošli, da si ogledate več projektov ali obiščete našo video galerijo YouTuba: https://www.youtube.com/@tallmanrobotics
Cam, ki ga poganja CAM, ima veliko značilnih aplikacij v industrijski avtomatizaciji, natančni proizvodnji in drugih poljih zaradi svojih značilnosti visokega - natančnosti vmesnega pozicioniranja in stabilnega mehanskega prenosa. Sledijo posebni primeri, ki jih razvrščata v industrija in scenarij:
|
Industrija |
Aplikacija |
Scenarij |
Načelo |
Prednost |
|
Avtomatizirana linija montaže in proizvodnje |
Stroj za sestavljanje komponent več postaj |
Avtomatizirana sestava majhnih mehanskih delov, kot so ležaji, zobniki in priključki. |
Vrtelna delovna miza vodi disk - indeks, ki ga poganja odmikač, da zaporedno prenaša obdelovat na "Nalaganje, stiskanje, testiranje, razkladanje" in druge delovne postaje. Vsaka delovna postaja zaključi operacijo, ko je delovna miza stacionarna. |
Natančnost indeksiranja lahko doseže ± 30 lokov sekunde, kar zagotavlja koaksialnost, pravokotnost in druge zahteve za toleranco za sestavljanje delov, primerne za masno proizvodnjo (kot so avtomobilske monzorske linije). |
|
Elektronska oprema za vstavljanje komponent |
Samodejno vstavljanje in namestitev elektronskih komponent (upori, kondenzatorji, zatiči) na ploščah PCB (tiskana vezja). |
Cilindrični indeks, ki ga poganja CAM, poganja tekoči trak ali vrtečo se platformo, da se občasno premika, in sodeluje z robotsko roko, da v obdobju premora dokonča oprijem in vstavljanje komponent, pri čemer se izogne motenju gibanja. |
Odziv na visoki hitrosti (vhodna hitrost do 1000 vrt / min), ki izpolnjuje povpraševanje po visokem ciklu elektronske proizvodne industrije. |
|
|
Stroji za embalažo in tiskanje |
Embalažni stroj za visoke hitrosti |
Scenarij: ustekleničena/vreča embalaža hrane in zdravil (na primer embalaža s sladkarijami, peroralni tekoči nadev). |
- Uporabite cilindrični indeks, ki ga poganja CAM, za nadzor nad prekinitvenim hranjenjem tekočega traku, zagotavljanje sinhronega pozicioniranja med embalažnim filmom in izdelkom ter doseganje natančne poravnave za tesnjenje in rezanje. - Vozite vrtljivo glavo za polnjenje do dokončanja kvantitativnega nadeva med fazo premora, pri čemer se izognete puščanju tekočine ali presežku. |
Gladek menjalnik, brez zdrsa, primeren za visoko - hitrost (na primer 300 steklenic na minuto ali več) embalažnih linij. |
|
Sistem za pozicioniranje tiskarske opreme |
Barvno pozicioniranje za tiskanje nalepk, tiskanje vzorcev papirnate skodelice in tiskanje filma. |
Ukrivljen kazalec, ki ga poganja odmik, poganja tiskarski boben, da se občasno vrti, in nadzoruje razmik vzorcev za vsako tiskanje skozi prednastavljene indeksne kote, da zagotovi, da ni odstopanja v več - barvnemu tiskanju. |
Ponavljajoča natančnost<± 10 arc seconds to avoid pattern misalignment and increase in scrap rate. |
|
|
Strojni stroji in natančna obdelava |
CNC delovna miza za indeksiranje strojnih strojev |
Obdelava multi - obdelovanih obdelovancev na rezkalnih strojih, vrtalnih strojih in obdelovalnih centrih (kot so šesterokotni vijaki in sistemi za luknje za ventil). |
Ukrivljeni indeks odmikača je integriran pod delovno mizo, kota vrtenja vhodne gredi pa se nadzoruje s programiranjem, da se doseže občasno vrtenje delovne mize na položajih 6, 8 itd., Brez potrebe po ročnem prevračanju. |
Močna nosilnost ležaja (radialna obremenitev lahko doseže nekaj ton), odporna na rezanje vibracij, kar zagotavlja dimenzijsko natančnost obdelave. |
|
Naprava za stikalo z orodjem/plesni |
Samodejno spreminjanje CNC obdelovalnega stroja, sistem za hitro preklopno stikalo. |
Indexer, ki ga poganja Cam, poganja revijo orodij ali gramofon za plesen, da se občasno vrti, natančno postavi ciljno orodje/plesen v položaj spremembe orodja in sodeluje z robotsko roko, da dokonča zamenjavo. |
Kratek čas pozicioniranja (<0.5 seconds), improving the utilization rate of idle time of equipment. |
|
|
Hrana in farmacevtska industrija |
Stroj za polnjenje in tesnjenje zdravil |
Tesnilo za polnjenje in aluminijaste pokrovčke za tesnjenje steklenic in ampul penicilina. |
Disc - indeks kamer v obliki krožne delovne mize, ki vključuje "nalaganje steklenic, pozicioniranje, polnjenje, tesnjenje in testiranje". Statična faza zaključuje aseptične operacije, da se izogne kontaminaciji raztopine zdravil. |
Material ustreza standardom hrane (na primer odmik iz nerjavečega jekla) in ga je enostavno očistiti in razkužiti. |
|
Stroj za oblikovanje sladkarij/čokolade |
Trdo stiskanje sladkarij, polnjenje čokoladne plesni in odstranjevanje. |
Indeks, ki ga poganja CAM, nadzoruje prekinitveno gibanje kalupnega transportnega traku in zaključuje korake, kot so vbrizgavanje surovin, hlajenje in oblikovanje, zamajevanje v obdobju premor, kar zagotavlja, da ima vsak sladkarije dosledno obliko. |
Dobra stabilnost v nizkih - hitrosti in scenarijih z visoko obremenitvijo, izogibanje odstopanju plesni in oblikovanju napak. |
|
|
Oprema za odkrivanje in razvrščanje |
Stroj za pregled videza izdelka |
Zaznavanje površinskih napak elektronskih komponent (kot so čipi, konektorji) in natančni deli (praske, vdolbine, barvne razlike). |
Cilindrični indeks kamer poganja vrtečo se ploščad, da zaporedno prenaša obdelovance na postajo za vizualno inšpekcijo. Ko je stacionarna, ga analiziramo s fotografiranjem s kamero in ne - skladni izdelki odstranijo mehanizem za razvrščanje. |
Napaka pozicioniranja delitve mora biti manjša od 0,01 mm, da se zagotovi, da območje zaznavanja ni neskladno. |
|
Stroj za tesnjenje za tesnjenje steklenic |
Zategovanje in tesnjenje testiranja pokrovčkov za steklenice za pijače in kozmetične steklenice. |
Indeks, ki ga poganja CAM, poganja steklenico, da se občasno vrti, prehaja skozi "zaznavanje navora, zaznavanje uhajanja zračnega tlaka in označevanje" zaporednih postaj in dosega popolnoma samodejni postopek zaznavanja z mehansko strukturo. |
||
|
Tobak in lahka industrija |
paket cigaret |
Samodejna proizvodna linija za oblikovanje cigaretnih škatel, lepljenje cigaretnih nalepk in embalažo za trakove. |
Kam, ki ga poganja indeks, nadzoruje prekinitveno gibanje cigaret, ki prenaša progo, in sodeluje z zložljivim mehanizmom, da dokonča nastanek škatle za cigarete, pri čemer zagotavlja, da je embalažni papir poravnan s cigaretami brez gub. |
Maintain low noise operation even under high-speed conditions (>500 paketov/minut). |
|
Stroj za sestavljanje delov ure |
Natančna sestava prestav in rok za gibanje ur. |
Mikro disk - indeks, ki ga poganja indeks odmika, poganja Micro delovno mizo, da doseže večkratni prenos postaj milimetrskih delov, in sodeluje s sistemom mikro vid, da dokonča visoko - natančno sklop. |
Napaka pozicioniranja<5 microns, meeting the ultra precision requirements of the watch industry. |
Osrednja vrednost delilnika, ki ga poganja CAM, je pretvorba neprekinjenega gibanja v nadzorovano vmesno gibanje, njegovi scenariji uporabe pa morajo izpolnjevati tri glavne zahteve:
1. natančno pozicioniranje: zagotovite skladnost položaja obdelovanja med fazo premora;
2. stabilno in učinkovito: prilagodite se proizvodnji visokega cikla in zmanjšajo okvare opreme;
3. Mehanska zanesljivost: dolgoročno stabilno delovanje v delovnih pogojih, kot so prah, vibracija in velika hitrost.
Od makroskopskih težkih - delovnih obdelovalnih strojev do mikroskopskega sklopa elektronskih komponent je indeks, ki ga poganja CAM, "nevidno natančno krmilno jedro" v opremi za avtomatizacijo.
